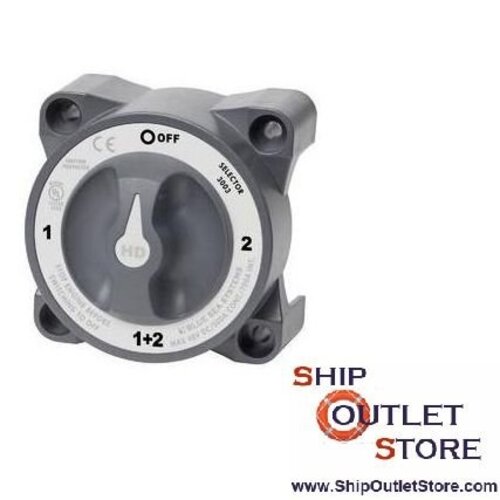

Accu keuze schakelaar 500A HD-Series 3003

Serie 3003

Schakelt geïsoleerde accubanken naar alle belastingen of combineert accubanken met alle belastingen
Bevat AFD (Alternator Field Disconnect)
Make-before-break contactontwerp maakt schakelen tussen accubanken mogelijk zonder stroomonderbreking
Ontsteking beschermd - veilig voor installatie aan boord van boten met benzine
Het ontwerp van de behuizing maakt bevestiging op het oppervlak of op het achterpaneel mogelijk
Accepteert twee 4/0 AWG (95mm²) batterijkabels.

Specificaties:
Selector 4 positie
Kleur grijs
Posities wisselen 4
Batterijcombinatie Ja
Dynamo veld Disconnect Alternator Field Disconnect beschermt de diodes in de alternator in het geval dat de schakelaar in de UIT-stand wordt gezet terwijl de motor draait. als de AFD niet wordt gebruikt om de dynamo te beschermen, kan een LED op de AFD-klemmen worden aangesloten om aan te geven wanneer de batterijschakelaar in een willekeurige stand staat, maar UIT. Ja
Maximale spanning 32V DC
Klemschroefkoppel 220 in-lb (24,86 Nm)
Continue beoordeling De maximale stroomsterkte van een schakelaar is bedoeld om te worden gebruikt voor onbepaalde tijd. 500A
Intermitterende beoordeling De maximale hoeveelheid stroom die een schakelaar nodig heeft om gedurende een bepaalde minimumperiode te worden vervoerd. 700A (5 min)
Startvermogen 30 sec Normaal geassocieerd met 'startstroom', de stroom die wordt vereist door het startcircuit voorafgaand aan het starten van de motor. De startstroom varieert aanzienlijk tijdens de startcyclus. Aanvankelijk is er een grote stroomstoot nodig om de traagheid en compressie van de motor te overwinnen. Deze piek kan twee tot vier keer de gemiddelde startstroom zijn. Zodra de motor draait, zijn er pieken en dalen wanneer de zuigers door de compressie- en uitlaatcycli gaan. De startstroom wordt gebruikt voor het dimensioneren van batterijen, kabels en batterijschakelaars. 1600A
Batterij ingangen 2
Kabeluitsparing voor 4/0 AWG-kabels 1,10 inch (27,94 mm)
Hoeveelheid kabel om te voldoen aan twee kabels / terminal
Kabelafmetingen om te voldoen aan de normen 4/0 AWG (120 mm²)
Montagegaten Bevestig 1/4 "(M6) schroef
Afsluiterboutmaat 1/2 "(M12)
